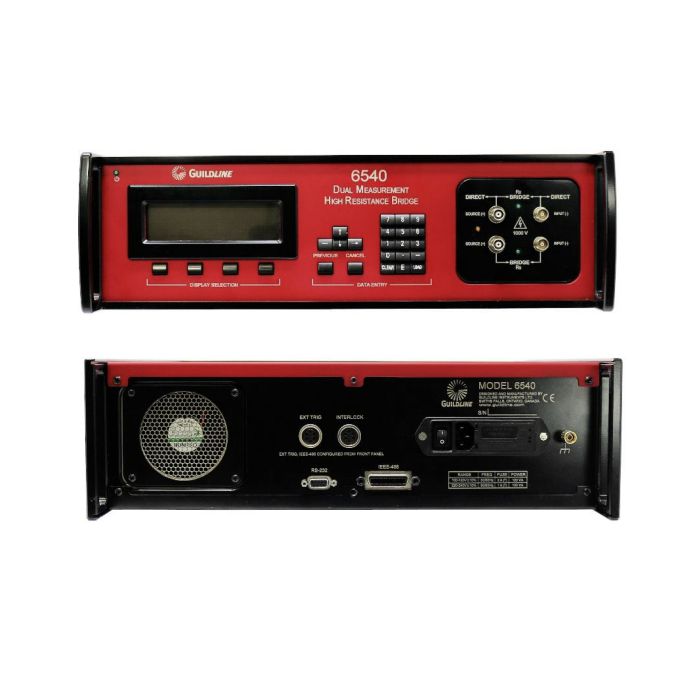

6540 Ponte per elevate resistenza a doppio canale

Con un campo di misura da 100 kΩ a 20 PΩ, il ponte di resistenza 6540 offre due modalità di misura: La modalità a ponte consente ai tecnici di utilizzare uno standard di riferimento e rapporti multipli per ottenere la migliore incertezza, mentre la modalità diretta permette di misurare una resistenza senza uno standard di riferimento. La modalità Bridge utilizza un resistore standard di riferimento e confronta il valore noto con la resistenza da misurare mediante misure di rapporto. La gamma di rapporti disponibili va da 1:1 a 100:1 per i resistori di riferimento. Queste misure di rapporto sono simili a un ponte a doppia sorgente, in quanto il resistore di riferimento e il resistore sconosciuto sono collegati contemporaneamente. La modalità diretta consente allo strumento di misurare una resistenza sconosciuta senza richiedere uno standard di riferimento. Il design innovativo del 6540 semplifica notevolmente il funzionamento, fornisce automazione e riduce significativamente il ciclo operativo delle misure. In normali ambienti di laboratorio, il 6540 fornisce incertezze migliori rispetto a qualsiasi altro strumento commerciale di misura ad alta resistenza oggi disponibile.
