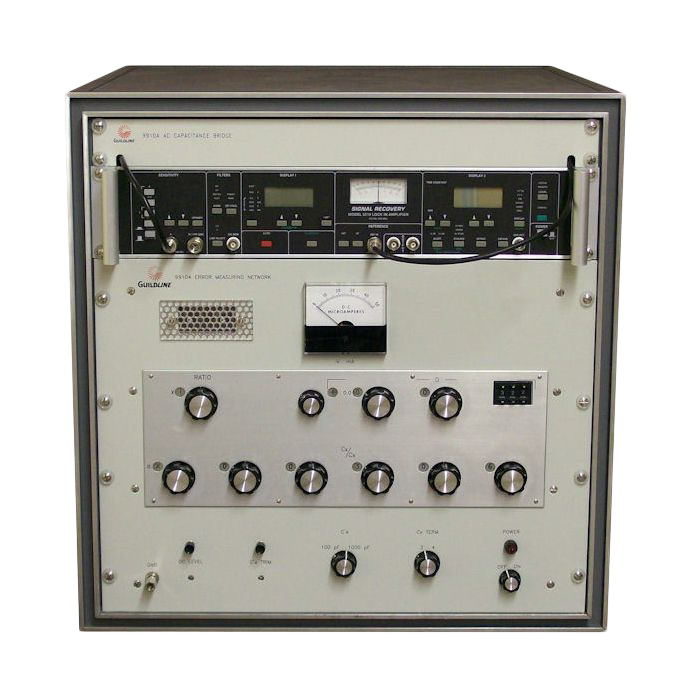

Ponte ad alta tensione di capacità e induttanza 9910A AC

RESISTENZA

Guildline Instruments

PANORAMICA

Precisione migliore di 15 ppm, permanente

Lettura diretta, misure a sei cifre di capacità da 100 pf a 1000 µF

Fattore di dissipazione fino all'11,1%.

Tensione di lavoro fino a 50 kV con 9911

Funzionamento sicuro, anche nella regione dei Megavolt

Ideale per misurare cavi di potenza, isolatori, trasformatori, condensatori di correzione P.F. e reattori a bassa perdita e ad alta tensione.

SPECIFICHE

Il ponte di capacitanza ad alta tensione 9910A è uno standard di misura che utilizza il principio del comparatore di corrente CA. Il principio del comparatore di corrente viene applicato alla misura del rapporto e dei fattori di dissipazione dei condensatori ad alta tensione in modo simile al classico ponte di Schering, ma con una precisione e una risoluzione notevolmente migliorate. Il ponte di capacitanza e induttanza ad alta tensione modello 9910A offre l’accuratezza superiore del comparatore di corrente a quelle applicazioni troppo severe o impegnative per i ponti di Schering convenzionali. Riferita a un condensatore standard esterno riempito di gas, la precisione e la risoluzione sono migliori di 15 ppm. Lo strumento è ideale per le misure di cavi di potenza a basso costo e ad alta tensione.
