PROCAP Compact Visualizzazione del flusso

• Ideale per insegnamento
• Strumento di facile utilizzo per applicazioni a flusso medio-piccolo

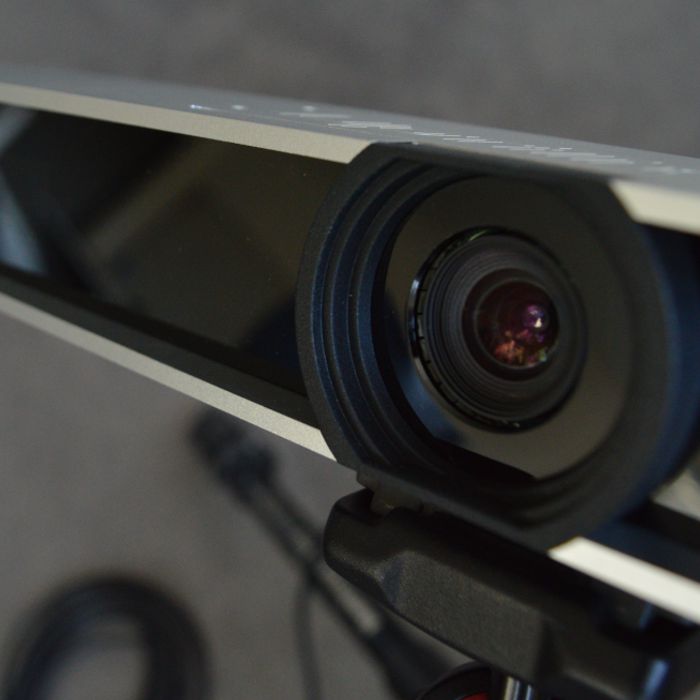

• Sistema di telecamere Optitrack robusto e precalibrato
• Sonda digitale multiforo calibrata con connettore USB
• Include laptop con pacchetti software preinstallati

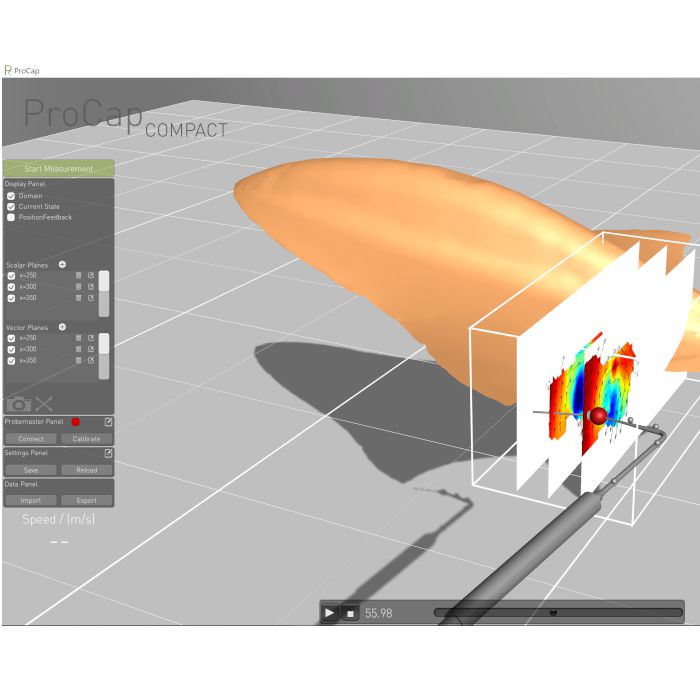

• Probe Capture (ProCap) è uno strumento nuovo e unico per la visualizzazione e la misurazione del flusso che combina la gestione intuitiva e semplice di una sonda per fumo con il contenuto di dati e la qualità fornita da una scansione 3D del punto di misura. La regione di interesse viene scansionata manualmente dall'operatore utilizzando una sonda portatile mentre il sistema registra i dati di misura, traccia otticamente la posizione istantanea della sonda ed elabora e visualizza il campo del flusso in tempo reale. Questo metodo di scansione basato su un operatore è molto efficiente in quanto nelle regioni con ampi gradienti la scansione è accurata e non è necessario alcun addestramento anche per le geometrie complesse. I dati 3D misurati sono accessibili in tempo reale, in genere su un grande schermo o proiettati su una parete con una buona visibilità durante i test. Per analisi successive, i dati sono disponibili anche offline utilizzando il software ProCap o strumenti di visualizzazione e analisi CFD standard. Il cuore del sistema è il software ProCap che raccoglie, elabora e visualizza i dati e gestisce la comunicazione tra i componenti. Il software gestisce: Comunicazione e temporizzazione dell'hardware di acquisizione dati (DAQ box) e del sistema di tracciamento, Conversione dei dati con calibrazione della sonda, interpolazione spaziale, archiviazione e import/export, Importazione e visualizzazione della geometria del modello, Visualizzazione in tempo reale del campo di flusso e della geometria del modello.
